SND/E系列自學習安全光幕
特點：◆通過CE安全4級認證；◆規格型號齊全，安裝方便，接線簡單；◆完善的自檢功能；◆抗電磁、光干擾能力強；◆抗振性強，防水、防塵性能優越；◆具有工作狀態、接線、故障指示及輔助對光功能；◆具有安全監控的雙路PNP輸出(可定制雙路NPN輸出)；◆通過側面按鈕和模式選擇開關，可方便實...
特點：
◆通過CE安全4級認證；
◆規格型號齊全，安裝方便，接線簡單；
◆完善的自檢功能；
◆抗電磁、光干擾能力強；
◆抗振性強，防水、防塵性能優越；
◆具有工作狀態、接線、故障指示及輔助對光功能；
◆具有安全監控的雙路PNP輸出(可定制雙路NPN輸出)；
◆通過側面按鈕和模式選擇開關，可方便實現固定屏蔽區域的自動學習；
◆機身側面有光束位置標尺，光束位置可視化；
◆通過數顯可直觀查看學習的屏蔽區域；
◆可使用手持編程器查看、更改固定屏蔽區域。
技術參數：
| 系列 | D系列 | E系列 |
| 保護長度 | 0～8000mm | 0～20000mm |
| 光軸間距 | 20mm, 40mm, 80mm,160mm,320mm | 20mm, 40mm, 80mm,160mm,320mm |
| 檢測精度 | 30mm, 50mm, 100mm,180mm,340mm | 40mm, 60mm, 100mm,180mm,340mm |
| 保護高度 | 光軸間距×(光束數-1) | |
| 工作電源 | DC12V～24V | |
| 工作電流 | <200mA | |
| 負載電流 | <200mA | |
| 響應時間 | <20ms | |
| 診斷覆蓋率 | >99% | |
| 平均無危險故障時間/MTTFd | 200a | |
| 安全等級 | PL e (EN ISO 13849) | |
| 防護等級 | IP65 | |
| 工作溫度 | –10°C ～ +55°C | |
| 環境濕度 | 20°C, RH ≤85% | |
| 抗光干擾 | 10000Lux (入射角≥ 5°) | |
| 抗振動 | 頻率:10~55Hz, 振幅:0.35mm | |
| 抗沖擊 | 15g, 16ms, X,Y,Z軸，每軸1000次 | |
選型表：

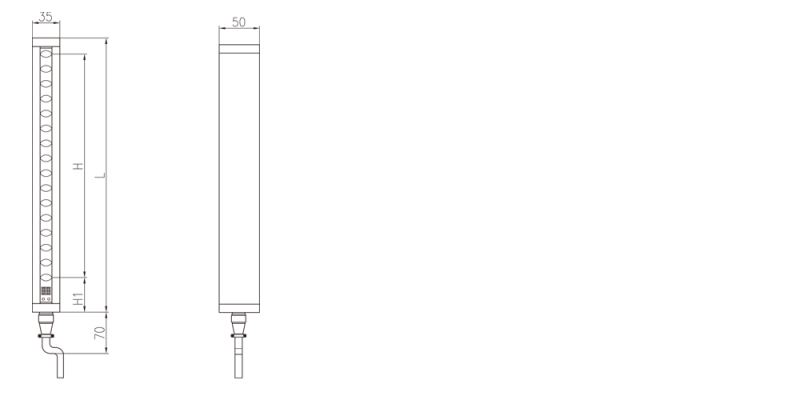

L:傳感器高度/, H:保護高度；H1=72 mm,第一束光與下端蓋距離
| 光軸間距20mm | 光軸間距40mm | 光軸間距80mm | |||||||||
| 規格 | 光束 | H | L | 規格 | 光束 | H | L | 規格 | 光束 | H | L |
| SND0820 | 08 | 140 | 235 | SND0440 | 04 | 120 | 235 | SND0280 | 02 | 80 | 235 |
| SND1220 | 12 | 220 | 315 | SND0640 | 06 | 200 | 315 | SND0480 | 04 | 240 | 395 |
| SND1620 | 16 | 300 | 395 | SND0840 | 08 | 280 | 395 | SND0680 | 06 | 400 | 555 |
| SND2020 | 20 | 380 | 475 | SND1040 | 10 | 360 | 475 | SND0880 | 08 | 560 | 715 |
| SND2420 | 24 | 460 | 555 | SND1240 | 12 | 440 | 555 | SND1080 | 10 | 720 | 875 |
| SND2820 | 28 | 540 | 635 | SND1440 | 14 | 520 | 635 | SND1280 | 12 | 880 | 1035 |
| SND3220 | 32 | 620 | 715 | SND1640 | 16 | 600 | 715 | SND1480 | 14 | 1040 | 1195 |
| SND3620 | 36 | 700 | 795 | SND1840 | 18 | 680 | 795 | SND1680 | 16 | 1200 | 1355 |
| SND4020 | 40 | 780 | 875 | SND2040 | 20 | 760 | 875 | SND1880 | 18 | 1360 | 1515 |
| SND4420 | 44 | 860 | 955 | SND2240 | 22 | 840 | 955 | SND2080 | 20 | 1520 | 1675 |
| SND4820 | 48 | 940 | 1035 | SND2440 | 24 | 920 | 1035 | ||||
| SND5220 | 52 | 1020 | 1115 | SND2640 | 26 | 1000 | 1115 | ||||
| SND5620 | 56 | 1100 | 1195 | SND2840 | 28 | 1080 | 1195 | ||||
| SND6020 | 60 | 1180 | 1275 | SND3040 | 30 | 1160 | 1275 | ||||
| SND6420 | 64 | 1260 | 1355 | SND3240 | 32 | 1240 | 1355 | ||||
| SND6820 | 68 | 1340 | 1435 | SND3440 | 34 | 1320 | 1435 | ||||
| SND7220 | 72 | 1420 | 1515 | SND3640 | 36 | 1400 | 1515 | ||||
| SND7620 | 76 | 1500 | 1595 | SND3840 | 38 | 1480 | 1595 | ||||
| SND8020 | 80 | 1580 | 1675 | SND4040 | 40 | 1560 | 1675 | ||||
| SND8420 | 84 | 1660 | 1755 | SND4240 | 42 | 1640 | 1755 | ||||
| SND8820 | 88 | 1740 | 1835 | SND4440 | 44 | 1720 | 1835 | ||||
| SND9220 | 92 | 1820 | 1915 | SND4640 | 46 | 1800 | 1915 | ||||
| SND9620 | 96 | 1900 | 1995 | SND4840 | 48 | 1880 | 1995 | ||||
| SND10020 | 100 | 1980 | 2075 | SND5040 | 50 | 1960 | 2075 | ||||
| SND10420 | 104 | 2060 | 2155 | SND5240 | 52 | 2040 | 2155 | ||||
| SND10820 | 108 | 2140 | 2235 | SND5440 | 54 | 2120 | 2235 | ||||
| SND11220 | 112 | 2220 | 2315 | SND5640 | 56 | 2200 | 2315 | ||||
| SND11620 | 116 | 2300 | 2395 | SND5840 | 58 | 2280 | 2395 | ||||
